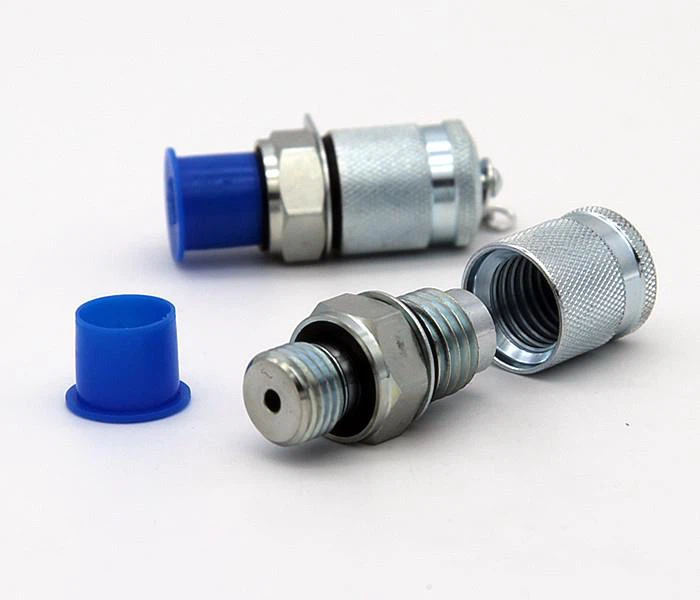

Testa punkta adapteri parasti izmanto rūpnieciskajā un mobilajā laukā, lai uzraudzītu hidrauliskās sistēmas apstākļus bez izslēgšanas, hidrauliskos testa punktus ar adaptera savienojumu, lai savienotu hidrauliskos adapterus ar hidraulisko mērierīci. testa punkta adaptera komplekts, ieskaitot testa pintes adapteri ar pieslēguma savienojuma galu pretvārsta galam, kuram ir ļoti mazs urbums, lai savienotu spiediena sensorus ar mikro šļūtenes mezgliem.
Šādas tehniskās īpašības:
lMax. darba spiediens 63 MPa (630 bar) saskaņā ar ISO 15171-2
l Savienojuma korpuss un metāla vāciņš izgatavots no tērauda C20
lSeal ir iekšējais primārais un sekundārais blīvējums, kā arī ieskrūvējamo vītņu blīvējums ir izgatavots no NBR.
lVibrācija ir NBR O-gredzens, lai novērstu vāciņa atslābināšanos
lMedia pieteikums Piemērots hidrauliskām un citām eļļām uz minerāleļļu bāzes
Tiek izvēlēti Stud Port savienojuma veidi:
Vītnes pieslēgvieta atbilstoši SAE J 514 (UNF) | |||||||
G | d1 | d2 | b | k | t | a | z |
7 / 16-20 UNF | 21,0 | 12,4 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
1 / 2-20 UNF | 23,0 | 14,0 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
9 / 16-18 UNF | 25,0 | 15,6 | 12,7 | 2,5 | 15,5 | 1,6 | 12,0 |
3 / 4-16 UNF | 30,0 | 20,6 | 14,3 | 2,5 | 17,5 | 2,4 | 15,0 |
Vītnes pieslēgvieta saskaņā ar ISO 6149-1 metriku | |||||||
M 10 x 1 | 19,0 | 11,1 | 10,0 | 1,6 | 11,5 | 1,0 | 12,0 |
M 12 x 1,5 | 19,0 | 13,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 14 x 1,5 | 21,0 | 15,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 16 x 1,5 | 24,0 | 17,8 | 13,0 | 2,4 | 15,5 | 1,5 | 15,0 |
Vītnes savienojums saskaņā ar DIN 3852 1. daļu un 2. daļu | ||||
G | d | a | b | t |
ISO 228-G 1/8 | 15,0 | 1,0 | 8,0 | 13,0 |
ISO 228-G 1/4 | 20,0 | 1,5 | 12,0 | 18,5 |
ISO 228-G 3/8 | 23,0 | 2,0 | 12,0 | 18,5 |
ISO 228-G 1/2 | 27,0 | 2,5 | 14,0 | 22,0 |
M 12 x 1,5 | 18,0 | 1,5 | 12,0 | 18,5 |
M 14 x 1,5 | 20,0 | 1,5 | 12,0 | 18,5 |
M 16 x 1,5 | 22,0 | 1,5 | 12,0 | 18,5 |
