Produktu tipi: FL / FS-WM hidrauliskā SAE atloka skava
Nozares standarti: SAE J518, ISO 6162
Savienojums E ar F stilu: SAE atloka skava ar metrisko vītni
Forma: taisna
Darba spiediena vērtējums: SAE kods 61 ir no 2,5 līdz 31,5 MPa; SAE kods 62 ir 40 MPa.
Armatūras materiāls: misiņš; Oglekļa tērauds; Nerūsējošais tērauds
Pielietojums: Lauksaimniecības tehnika, Automobiļu process, Ķīmiskā nodošana, Celtniecības tehnika, Degvielas nodošana, Hidrauliskais, Ražošanas aprīkojums, Jūra, Materiālu apstrāde, Mobilais aprīkojums, Naftas atradne, Iepakojums, Transports

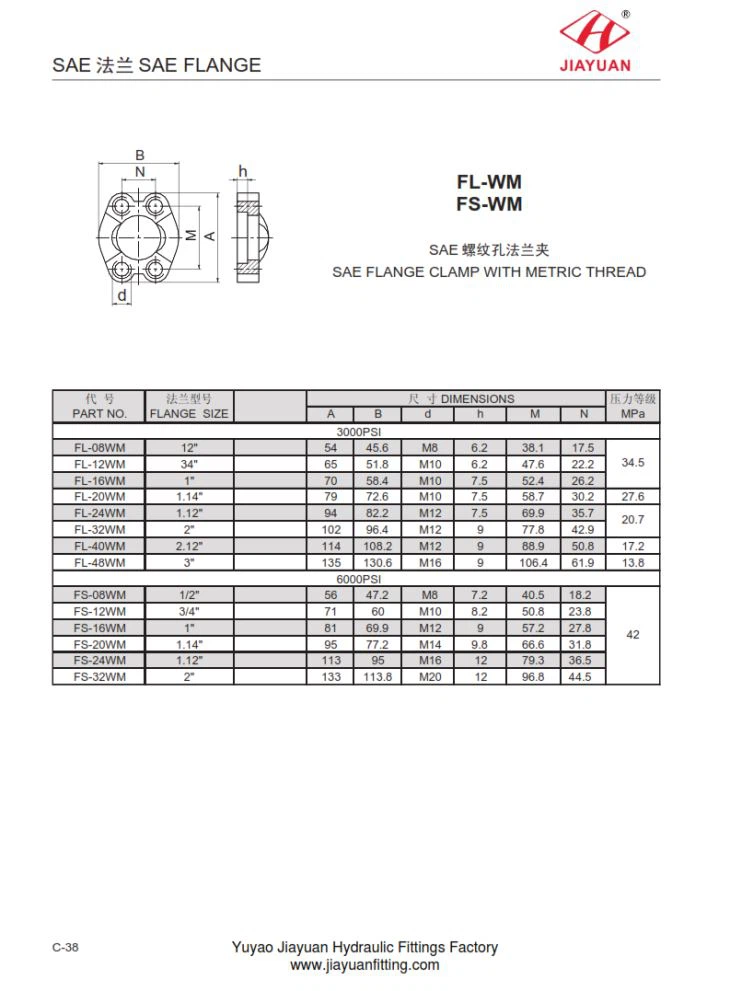

FL / FS-WM SAE atloka skavas metrisko vītņu veidgabali Izmēru tabulas tabula
DAĻA Nr. | PĀRBAUDES lielums | IZMĒRI | MPa | ||||||
A | B | d | h | M | N | ||||
3000PSI | |||||||||
FL-08WM | 12 " | 54 | 45.6 | M8 | 6.2 | 38.1 | 17.5 | 34.5 | |
FL-12WM | 34 collas | 65 | 51.8 | M10 | 6.2 | 47.6 | 22.2 | ||
FL-16WM | 1 " | 70 | 58.4 | M10 | 7.5 | 52.4 | 26.2 | ||
FL-20WM | 1,14 " | 79 | 72.6 | M10 | 7.5 | 58,7 | 30.2 | 27,6 | |
FL-24WM | 1,12 " | 94 | 82,2 | M12 | 7.5 | 69,9 | 35,7 | 20,7 | |
FL-32WM | 2 " | 102. lpp | 96,4 | M12 | 9 | 77,8 | 42.9 | ||
FL-40WM | 2,12 " | 114. lpp | 108,2 | M12 | 9 | 88.9 | 50.8 | 17.2 | |
FL-48WM | 3 " | 135 | 130,6 | M16 | 9 | 106,4 | 61,9 | 13.8 | |
6000PSI | |||||||||
FS-08WM | 1/2 " | 56 | 47.2 | M8 | 7.2 | 40.5 | 18.2 | 42. lpp | |
FS-12WM | 3/4 " | 71 | 60 | M10 | 8.2 | 50.8 | 23.8 | ||
FS-16WM | 1 " | 81 | 69,9 | M12 | 9 | 57.2 | 27.8 | ||
FS-20WM | 1,14 " | 95 | 77,2 | M14 | 9.8 | 66,6 | 31.8 | ||
FS-24WM | 1,12 " | 113. lpp | 95 | M16 | 12 | 79.3 | 36,5 | ||
FS-32WM | 2 " | 133. lpp | 113,8 | M20 | 12 | 96,8 | 44.5 |
