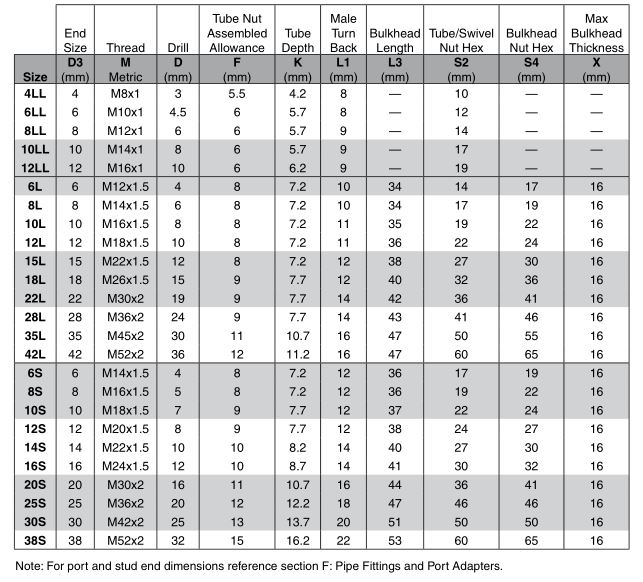

DIN detaļu izmēru tabula atbilst 2353 kompresijas veidgabaliem, ar griešanas gredzenu. Beigu savienojumi: vīriešu caurules gals ar 24 grādu konusu; Sieviešu rotējošais uzgrieznis ar o-gredzena konusu; vīriešu cauruļu gals montēts ar kompresijas uzgriezni; griešanas gredzens un caurules; starpsienu caurules gals.
Gala izmērs D3, vītne M, urbis D, cauruļu uzgrieznis, kas samontēts pieļaujamā daudzuma F, caurules dziļums K, vīriešu pagrieziens atpakaļL1, starpsienu garums L3, caurules / šarnīra uzgrieznis hex S2, starpsienu uzgrieznis Hex S4, maksimālais
Starpsienu biezums X
4LL 4 M8x1 3 5.5 4.2 8 - 10 - -
6LL 6 M10x1 4,5 6 5,7 8 - 12 - -
8LL 8 M12x1 6 6 5,7 9 - 14 - -
10LL 10 M14x1 8 6 5,7 9 - 17 - -
12LL 12 M16x1 10 6 6,2 9 - 19 - -
6L 6 M12x1,5 4 8 7,2 10 34 14 17 16
8L 8 M14x1,5 6 8 7,2 10 34 17 19 16
10L 10 M16x1,5 8 8 7,2 11 35 19 22 16
12L 12 M18x1,5 10 8 7,2 11 36 22 24 16
15L 15 M22x1,5 12 8 7,2 12 38 27 30 16
18L 18 M26x1,5 15 9 7,7 12 40 32 36 16
22L 22 M30x2 19 9 7,7 14 42 36 41 16
28L 28 M36x2 24 9 7,7 14 43 41 46 16
35L 35 M45x2 30 11 10,7 16 47 50 55 16
42L 42 M52x2 36 12 11,2 16 47 60 65 16
6S 6 M14x1,5 4 8 7,2 12 36 17 19 16
8S 8 M16x1,5 5 8 7,2 12 36 19 22 16
10S 10 M18x1,5 7 9 7,7 12 37 22 24 16
12S 12 M20x1,5 8 9 7,7 12 38 24 27 16
14S 14 M22x1,5 10 10 8,2 14 40 27 30 16
16S 16 M24x1,5 12 10 8,7 14 41 30 32 16
20S 20 M30x2 16 11 10,7 16 44 36 41 16
25S 25 M36x2 20 12 12,2 18 47 46 46 16
30S 30 M42x2 25 13 13,7 20 51 50 50 16
38S 38 M52x2 32 15 16,2 22 53 60 65 16
