Definīcija: DIN 2353 griešanas gredzena cauruļu veidgabalu sistēmas sastāvdaļas, ieskaitot uzgriezni, funkcionālo uzgriezni, griešanas gredzenu, O-gredzenu, starpsienu bloķēšanas uzgali, savienoto blīvējumu banjo armatūrai, metāla blīvējumu, Eolastic blīvgredzenu, ko sauc par ED vai WD gredzenu, metrisko gredzenu. Tas kalpo 24 grādu konusveida savienojumam, metriskajām tapu blīvējuma detaļām.
DIN veidgabalu metode Komponentu izmantošana: 1. Komponenti DIN 24 grādu konusa galam, Uzgrieznis, funkcionālā uzgrieznis, griešanas gredzens, lai savienotu bezšuvju tērauda cauruli, Blīvēšanas veids ir ar uzgriezni, griešanas gredzenu piespiežot uz kodināšanas cauruli,

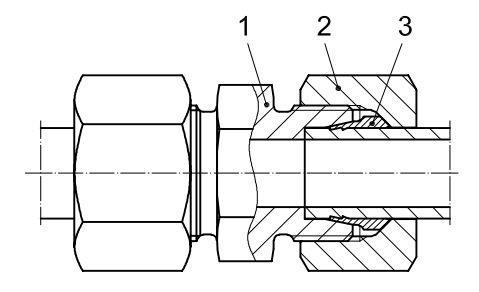

(1 ir korpuss, 2 ir uzgrieznis, 3 - griešanas gredzens)
Spārnu savienotājelementu blīvslēgi, piemēram:
 O-gredzens ISO 6149 Port |  ED gredzens DIN 3869 | |
 O-gredzens + fiksējošais gredzens |  Līmēta paplāksne ar mīksto blīvējumu |  Metāla vai misiņa mazgātājs |

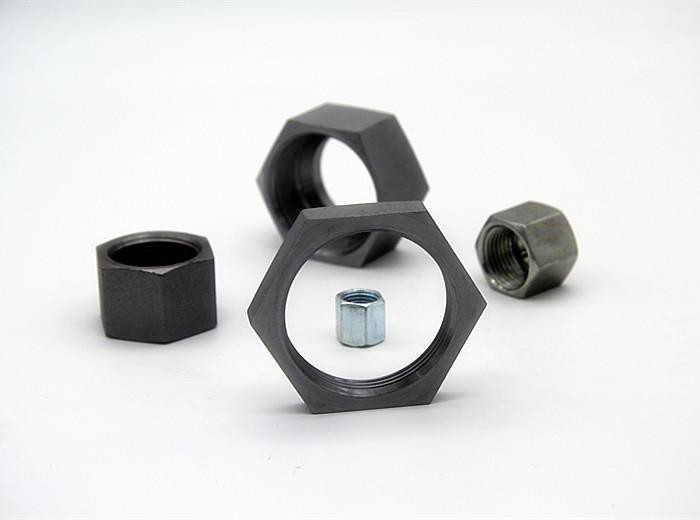

1. Uzgrieznis DIN 3870 NL / NS
NODAĻA. | THREAD | TUBE OD | IZMĒRI | MPa | ||
E | C | d | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |
2. Griešanas gredzens DIN 3861
NODAĻA. | TUBE OD | IZMĒRI | Piezīme | |||
RL-06 | 6 | L un S sērija ir vienāda izmēra | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. ED blīvgredzens BSPP un metriskajam vītnes portam DIN 3869
NODAĻA. | E THREAD | IZMĒRI | |
METRIC | BSP | h | |
WD-B02 | M10X1 | G1 / 8 "X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 "X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "X14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "X14 | 1.5 |
WD-B16 | M33X2 | G1 "X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |
4. ISO 6149 O-gredzens metriskās taisnās vītnes portam
5. Metriskā O-gredzena + stiprinājuma gredzens ISO 9974-1 / DIN 3852-1Port
6. BSPP O-gredzens + fiksējošais gredzens ISO 1179-1 / DIN 3852-2 portam
7. O-gredzens DKO grozāmiem uzgriežņiem, metināšanas sprauslām un vāciņiem
