Hidrauliskie savienojumi DIN Union

DIN 24 ° konusveida savienojumi atbilst DIN 3861 / ISO 8434-1 standartam, tas ir Vācijas DIN (DEUTSCHE INDUSTRIAL NORME) tips. Savienojuma tipam vajadzīgs viss caurules gala izmērs ir tāds pats kā DIN 3861, kas vajadzīgs 24 grādu konusam no caurules uz cauruli.

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Apraksts

1. Definīcija: DIN 24 ° konusveida savienojumi atbilst DIN 3861 / ISO 8434-1 standartam, tas ir Vācijas DIN (DEUTSCHE INDUSTRIAL NORME) tips. Savienojuma tipam vajadzīgs viss caurules gala izmērs ir tāds pats kā DIN 3861, kas vajadzīgs 24 grādu konusam no caurules uz cauruli.

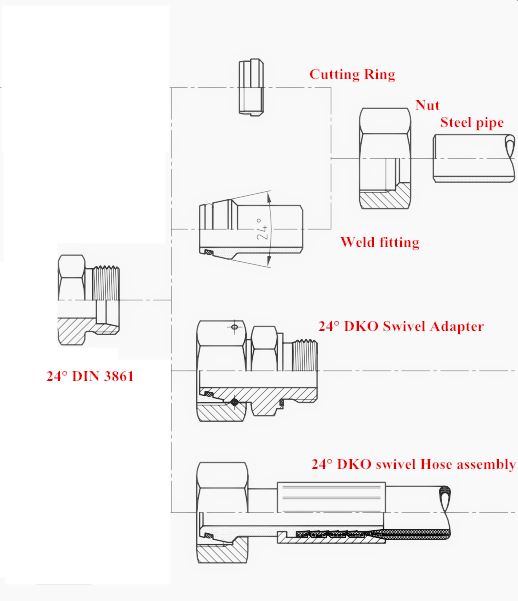

2. DIN hidraulisko savienojumu savienojuma metodes, metriskais vīrietis ir aprīkots ar 24 ° sēdekli, būs savienojamas ar divu veidu māmiņām (uzgrieznis + griešanas gredzena sakodiens + caurule un DKO šarnīrsavienojums) parādās kā diagramma:

3. DIN cauruļu veidgabalu priekšrocības:

● Labi blīvēšanas savienojumi, kas paliek bez noplūdes, izmantojot dažādus augstspiediena hidraulisko šķidrumu pakalpojumus, Pneimatiskie, Lauksaimniecības un aprīkojuma, procesa un inženierijas eļļošanas un sakabes sistēmas.

● Vienkārša atkārtota lietošana, cauruļu veidgabali var tikt atkārtoti samontēti, lai atvieglotu apkopi.

● Vispasaules popularitāte, Bite tipa dizains ir vispasaules akcents Eiropā un Ķīnā, populārākie metrisko cauruļu piederumi.

4. Materiālu, virsmas, tīrības utt. Standarti Specifikācija:

● Materiāls: Oglekļa tērauda furnitūra-GB / T 699-2015 materiāls Nr. Nerūsējošā tērauda veidgabali GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Misiņa veidgabali GB / T 5231-2012 HPb59-1.

● Virsmas apdares un tērauda furnitūras standarts ir cinka tīrā pārklājuma Chrome 6 bez virsmas aizsardzības procedūra saskaņā ar DIN 267 9. daļu vai DIN 5094.

● Hidrauliskā šķidruma jauda, detaļu un sastāvdaļu tīrība, pārbaudes dokuments un principi, kas saistīti ar piesārņotāju savākšanu, analīzi un datu sniegšanu atbilstoši ISO 18413.

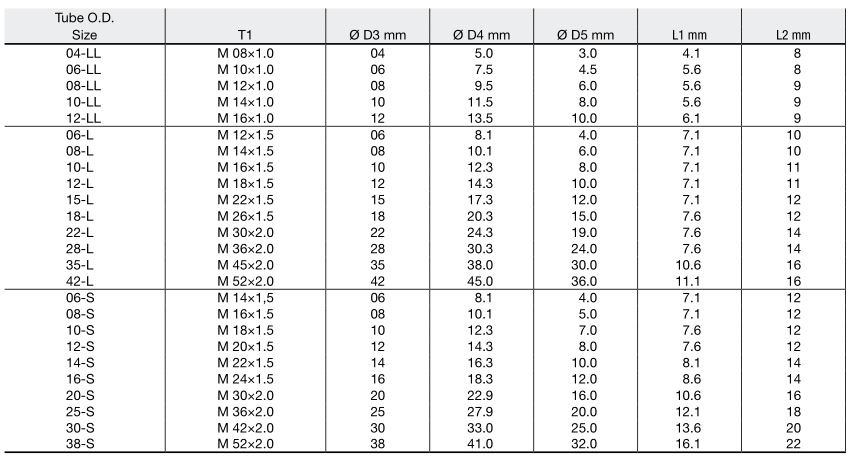

5. 24 ° konusa gala izmēri (DIN 3865 / ISO 8434-1)

6. DIN 24 ° cauruļu savienotājelementu un adapteru darbības funkcija

● Formas ir pieejamas 45 °, 90 °, Straight, Tee un Cross.

● Cauruļu savienojumu sistēmas ar DIN savienotājelementu, šļūtenes komplektu, metrisko un collu cauruli.

● Darba spiediena sērija ir LL / L / S sērijas izvēle.

1. Taisni hidrauliskie savienojumi Union 1C / 1D Series

DIN 24 ° konuss / DIN 24 ° konuss

NODAĻA.	THREAD		TUBE OD		IZMĒRI					MPa
NODAĻA.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31.5L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, pēc mūsu daļas Nr. piemēram, 1C9-30RN.

2. Elkoņu savienojuma hidrauliskās armatūras 1C9 / 1D9 sērija

DIN 24 ° konuss / DIN 24 ° konuss

NODAĻA.	THREAD		TUBE OD		IZMĒRI				MPa
NODAĻA.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31.5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, pēc mūsu daļas Nr. piemēram, 1C9-30RN.

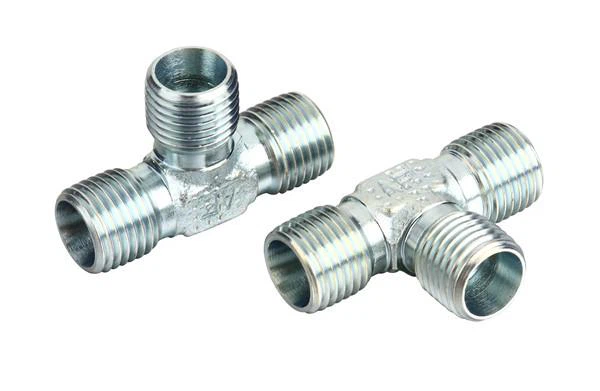

3. Tee hidrauliskie savienojumi Union AC / AD Series

DIN 24 ° konuss / DIN 24 ° konuss / DIN 24 ° konuss

NODAĻA.	THREAD	TUBE OD	IZMĒRI				MPa
NODAĻA.	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30X2	22	27.5	44	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, pēc mūsu daļas Nr. piemēram, AC-22RN.

4. Cross Hidrauliskie savienojumi Union XC / XD Series

DIN 24 ° konuss / DIN 24 ° konuss / DIN 24 ° konuss

NODAĻA.	THREAD	TUBE OD	IZMĒRI				MPa
NODAĻA.	E, F, G, H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31.5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	10	17.5	34	17	22
XD-20	M20X1.5	12	21.5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, pēc mūsu daļas Nr. piemēram, XC-30RN.

5. Taisni starpsienu hidrauliskie savienojumi Union 6C / 6D

DIN 24 ° konuss / DIN 24 ° konusa pārsegs

NODAĻA.	THREAD		TUBE OD		IZMĒRI							MPa
NODAĻA.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31.5L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
Piezīme: Gadījumā, ja Jūs vēlaties pasūtīt adapteri ar bloķēšanas uzgriezni, lūdzu, ievietojiet sufiksu "LN" pēc mūsu daļas Nr. 6C-30LN, pasūtiet adapteri ar griešanas gredzenu un uzgriezni, pēc daļas Nr., Ievietojiet sufiksu "RN", piemēram, 6C-30RN, pasūtiet adapteri ar fiksācijas uzgriezni un griešanas gredzenu un uzgriezni, ievietojiet sufiksu "LN / RN" pēc daļas , piemēram, 6C-30LN / RN.

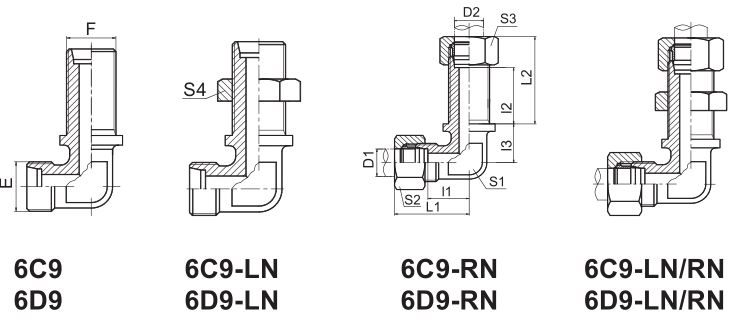

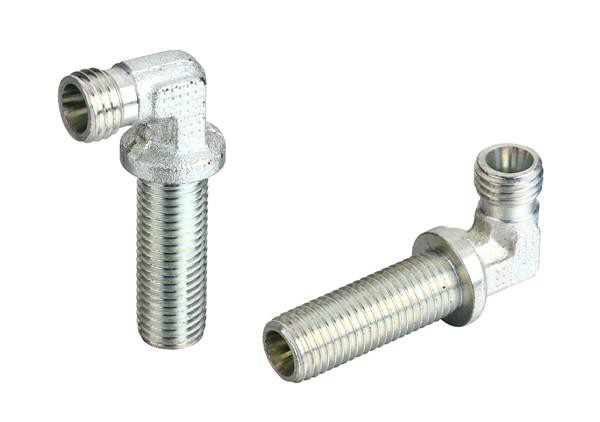

6. Elkoņa starpsienu hidrauliskās armatūras savienojums Union 6C9 / 6D9

DIN 24 ° konuss / DIN 24 ° konusa pārsegs

NODAĻA.	THREAD		TUBE OD		IZMĒRI								MPa
NODAĻA.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
Piezīme: Gadījumā, ja jūs vēlaties pasūtīt adapteri ar bloķēšanas uzgriezni, lūdzu, ievietojiet sufiksu "LN" pēc mūsu daļas Nr. 30LN, pasūtiet adapteri ar griezējgredzenu un uzgriezni, pēc daļas Nr., Ievietojiet sufiksu "RN", piemēram, 6C9-30RN, pasūtiet adapteri ar fiksācijas uzgriezni un griešanas gredzenu un uzgriezni, ievietojiet sufiksu "LN / RN" pēc daļas Nr. , piemēram, 6C9-30LN / RN.
