Produktu kategorija: JIC hidrauliskie savienojuma adapteri šķidruma enerģijas caurulēm
Izstrādājuma standarts: ISO 8434-2, SAE J514.
Materiāls: oglekļa tērauds, nerūsējošais tērauds vai vara sakausējums.
JIC caurules gala savienojums ar citu galu savienojumu, kā aprakstīts zemāk: BSP Captive Seal E, G, H tips, ISO 6149 series furnitūra, JIS B2351 veidgabali, ISO 11926 un SAE J1926 ORB veidgabali, DIN 3852 un ISO 1179 veidgabali, ISO 9974 veidgabali utt.

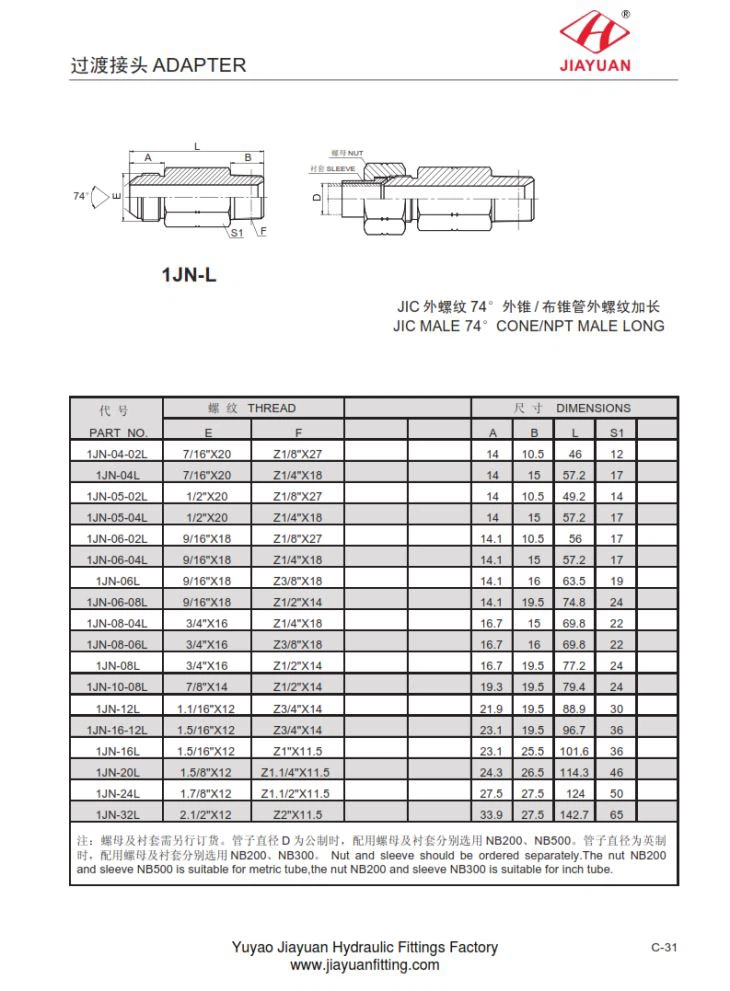

1JN-L JIC VEIDLAPA 74 ° KONS / NPT VIRSNES ILGS Izmēru tabula:
PAR T NĒ . | TRĪSD | IZMĒRS S | ||||||
E |
F |
A |
B |
L |
S 1 | |||
1JN-04-02 L |
7/16 "X2 0 |
Z1 / 8 "X2 7 |
1 4 |
10. 5 |
4 6 |
1 2 | ||
1JN-04 L |
7/16 "X2 0 |
Z1 / 4 "X1 8 |
1 4 |
1 5 |
57. 2 |
1 7 | ||
1JN-05-02 L |
1/2 "X2 0 |
Z1 / 8 "X2 7 |
1 4 |
10. 5 |
49. 2 |
1 4 | ||
1JN-05-04 L |
1/2 "X2 0 |
Z1 / 4 "X1 8 |
1 4 |
1 5 |
57. 2 |
1 7 | ||
1JN-06-02 L |
9/16 "X1 8 |
Z1 / 8 "X2 7 |
14. 1 |
10. 5 |
5 6 |
1 7 | ||
1JN-06-04 L |
9/16 "X1 8 |
Z1 / 4 "X1 8 |
14. 1 |
1 5 |
57. 2 |
1 7 | ||
1JN-06 L |
9/16 "X1 8 |
Z3 / 8 "X1 8 |
14. 1 |
1 6 |
63. 5 |
1 9 | ||
1JN-06-08 L |
9/16 "X1 8 |
Z1 / 2 "X1 4 |
14. 1 |
19. 5 |
74. 8 |
2 4 | ||
1JN-08-04 L |
3/4 "X1 6 |
Z1 / 4 "X1 8 |
16. 7 |
1 5 |
69. 8 |
2 2 | ||
1JN-08-06 L |
3/4 "X1 6 |
Z3 / 8 "X1 8 |
16. 7 |
1 6 |
69. 8 |
2 2 | ||
1JN-08 L |
3/4 "X1 6 |
Z1 / 2 "X1 4 |
16. 7 |
19. 5 |
77. 2 |
2 4 | ||
1JN-10-08 L |
7/8 "X1 4 |
Z1 / 2 "X1 4 |
19. 3 |
19. 5 |
79. 4 |
2 4 | ||
1JN-12 L |
1,1 / 16 "X1 2 |
Z3 / 4 "X1 4 |
21. 9 |
19. 5 |
88. 9 |
3 0 | ||
1JN-16-12 L |
1,5 / 16 "X1 2 |
Z3 / 4 "X1 4 |
23. 1 |
19. 5 |
96. 7 |
3 6 | ||
1JN-16 L |
1,5 / 16 "X1 2 |
Z1 "X11. 5 |
23. 1 |
25. 5 |
101. 6 |
3 6 | ||
1JN-20 L |
1,5 / 8 "X1 2 |
Z1.1 / 4 "X11. 5 |
24. 3 |
26. 5 |
114. 3 |
4 6 | ||
1JN-24 L |
1,7 / 8 "X1 2 |
Z1.1 / 2 "X11. 5 |
27. 5 |
27. 5 |
12 4 |
5 0 | ||
1JN-32 L |
2,1 / 2 "X1 2 |
Z2 "X11. 5 |
33. 9 |
27. 5 |
142. 7 |
6 5 | ||
D NB20 0 NB50 0 NB20 0 NB30 0 Nu t d sleev e plecu d b e ordere d atsevišķi.Th nu t NB20 0 un d sleev e NB50 0 es s suitabl e fo r metri c caurule, th e nu t NB20 0 d sleev e NB30 0 es s suitabl e par r ieskaitot h caurule . | ||||||||
